Übersicht

Das Blender-Addon Bake AO & Bevel nimmt Ihnen die Handarbeit beim Backen von Ambient-Occlusion- (AO) und Bevel-Normal-Maps ab. Sie wählen Ihre Objekte aus, das Addon kümmert sich um den Rest: Es legt bei Bedarf UV-Maps an, backt die Texturen über Cycles und hängt das Ergebnis direkt in die Materialien der Objekte ein. Das spart Arbeitsschritte und vermeidet die typischen Stolperfallen beim manuellen Bake-Setup.

Das Addon arbeitet mit einem oder mehreren ausgewählten Objekten in einem Durchgang, unterstützt vier Texturgrößen (1K bis 8K) und mehrere Dateiformate.

Neu in Version 1.2.0: eine Live-Vorschau für den Bevel-Bake — Sie sehen die gerundeten Kanten direkt im Viewport und stellen den Radius ein, bevor überhaupt gebackt wird. Details unten.

Version	1.2.0
Lizenz	GPL-3.0-or-later
Maintainer	CG-Mechanics.de
Getestet mit	Blender 4.2 / 5.0 / 5.1 / 5.2

Download Addon (ZIP, Version 1.2.0)

Installation

1. Öffnen Sie Blender und gehen Sie zu Edit → Preferences → Add-ons.
2. Klicken Sie oben rechts auf das Pfeil-Menü und wählen Sie Install from Disk…, dann die ZIP-Datei des Addons.
3. Aktivieren Sie das Addon in der Liste, falls Blender das nicht automatisch tut.

Das Addon ist als Blender-Extension paketiert (blender_manifest.toml) und benötigt Blender 4.2 oder neuer.

Bedienung

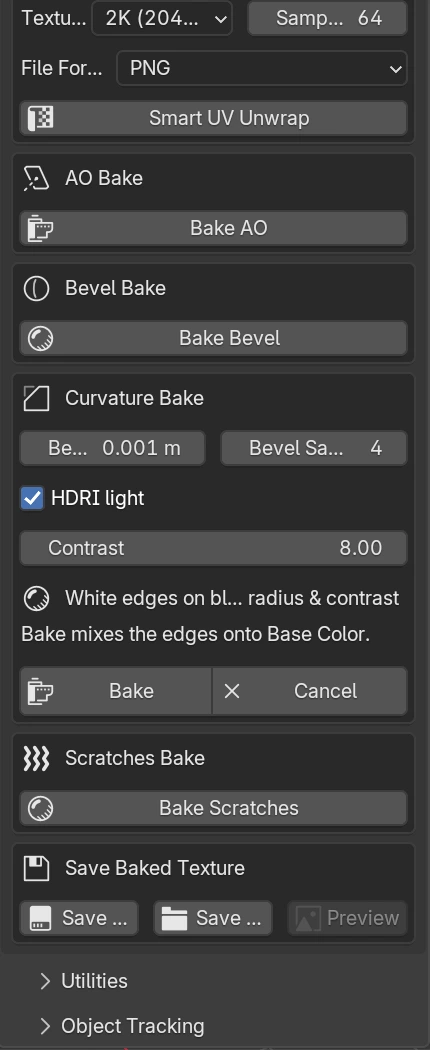

Das Panel finden Sie im 3D-Viewport in der Sidebar (N) unter dem Tab Bake.

Einstellungen

• Texture Size: Auflösung der gebackenen Texturen — 1K, 2K, 4K oder 8K.
• Samples: Qualität der AO-Berechnung. Höhere Werte bedeuten weniger Rauschen, aber längere Bake-Zeiten (Standard: 64).
• File Format: Ausgabeformat der Texturen — PNG, OpenEXR, JPEG oder TIFF. Bevel-Normal-Maps werden unabhängig davon immer als 32-Bit-OpenEXR angelegt, weil 8-Bit-Formate sichtbare Abstufungen in den Normalen erzeugen.
• Bevel Radius: Radius der Kantenrundung in Metern (Standard: 0,001 m = 1 mm).
• Bevel Samples: Qualität der Bevel-Berechnung; höhere Werte glätten das Ergebnis, verlängern aber den Bake.

Funktionen

Smart UV Unwrap

Erstellt automatisch ein UV-Mapping für das ausgewählte Mesh. Verwendet Blenders Smart UV Project mit 66° Winkelgrenze und 0,01 Inselabstand.

Bake AO

Backt AO-Texturen für alle ausgewählten Objekte und hängt die Maps direkt in deren Materialien ein. Nach dem Bake werden die Materialien wieder in ihren Ausgangszustand versetzt — nur die neue AO-Textur kommt hinzu.

Bake Bevel

Backt Bevel-Normal-Maps für alle ausgewählten Objekte und bindet sie als Normal-Maps in die Materialien ein. Der Klick auf Bake Bevel startet seit Version 1.2.0 zuerst die Live-Vorschau (siehe unten) — gebackt wird erst, wenn Sie die Vorschau mit Bake bestätigen.

Preview

Zeigt die zuletzt gebackene Textur im Image Editor an, ohne Ihr Viewport-Layout umzubauen. Das Panel zeigt außerdem an, welche Textur zuletzt gebackt wurde („Last: …").

Speichern

• Save Here: speichert die letzte Textur direkt im Verzeichnis der Blend-Datei.
• Save As…: speichert unter einem frei wählbaren Pfad.

Neu in 1.2.0: Live-Vorschau für den Bevel

Den richtigen Bevel-Radius zu finden war bisher ein Ratespiel: Wert eintragen, backen, anschauen, korrigieren, noch einmal backen. Das entfällt.

So läuft es jetzt — die Bedienung hat sich gegenüber der alten Fassung geändert:

1. Objekte auswählen und auf Bake Bevel klicken. Statt sofort zu backen, schaltet das Addon den Viewport auf die gerenderte Cycles-Ansicht und hängt die Bevel-Berechnung vorübergehend in die Materialien.
2. Sie sehen die gerundeten Kanten live am Objekt. Ziehen Sie am Regler Bevel Radius (und bei Bedarf Bevel Samples) — die Vorschau folgt sofort.
3. Passt das Ergebnis, klicken Sie Bake: Die Normal-Map wird mit genau diesen Einstellungen gebackt. Mit Cancel verwerfen Sie die Vorschau — Materialien, Shading und Viewport werden vollständig in den Zustand vor der Vorschau zurückversetzt, nichts bleibt zurück.

Wichtig: Shade Flat. Der Bevel-Bake braucht flach schattierte Flächen. Bei Shade Smooth ist er wirkungslos — die Bevel-Normale hebt sich gegen die geglättete Shading-Normale auf, die Map bleibt leer. Das Addon erkennt das und warnt, wenn ein ausgewähltes Objekt komplett smooth schattiert ist; es ändert Ihr Shading aber nicht ungefragt. Stellen Sie die harten Kanten vor dem Bake auf Shade Flat.

Empfohlener Workflow

1. Objekte auswählen (Mehrfachauswahl wird unterstützt).
2. Smart UV Unwrap ausführen, falls noch keine UV-Maps vorhanden sind.
3. Texturgröße, Format und Samples einstellen.
4. Bake AO starten — oder Bake Bevel und den Radius in der Live-Vorschau einstellen, dann mit Bake bestätigen.
5. Ergebnis über Preview prüfen und mit Save Here oder Save As… speichern.

Tipps

• Für Bevel-Maps übernimmt das Addon die Formatwahl selbst: immer OpenEXR, damit die Normal-Informationen verlustfrei erhalten bleiben.
• Prüfen Sie Ihre UVs vor dem Backen — überlappende Inseln führen zu fehlerhaften Maps.
• Denken Sie beim Bevel-Bake an Shade Flat (siehe oben).

Fehlerbehebung

• „No valid mesh objects with UV maps and materials found": Die Auswahl enthält kein Mesh mit UV-Map und Node-basiertem Material. Führen Sie Smart UV Unwrap aus bzw. prüfen Sie die Materialien.
• Bevel-Map ist leer oder flach: Meist ist das Objekt komplett auf Shade Smooth gestellt (siehe Hinweis oben) — oder der Bevel Radius steht auf 0. Das Addon warnt in beiden Fällen.
• „Blend file is unsaved": Save Here braucht eine gespeicherte Blend-Datei als Bezugsordner. Nutzen Sie Save As… oder speichern Sie die Datei zuerst.

Systemanforderungen

• Blender 4.2 oder neuer — getestet mit 4.2, 5.0, 5.1 und 5.2.
• GPU-Baking wird automatisch genutzt, wenn verfügbar (OptiX, CUDA, HIP, oneAPI, Metal); ohne GPU rechnet das Addon auf der CPU. Ihre Cycles-Geräteeinstellungen bleiben dabei unangetastet.

Zur Geschichte dieser Version

Ein offenes Wort: Die 2025 auf dieser Seite veröffentlichte Fassung des Addons ist im Zuge unseres Webseiten-Umzugs verloren gegangen. Die Version, die Sie hier herunterladen, ist das reparierte Original — gleicher Funktionsumfang, aber mit behobenen Fehlern (unter anderem funktioniert der Bevel-Bake jetzt zuverlässig, und ein abgebrochener Bake lässt Material und Mesh unversehrt) und einer neu gebauten Live-Vorschau für den Bevel. Geprüft mit einer automatisierten Testreihe gegen Blender 4.2 bis 5.2.

Kontakt

• Entwicklung & Pflege: CG-Mechanics — CG-Mechanics.de
• Lizenz: GPL-3.0-or-later. Der Quellcode liegt der ZIP-Datei bei.
