Digital Twin mit Blender und PLC-Lab 3D Studio: 19-teilige Schulungsreihe für MHJ-Software

Wie wandelt man eine mechatronische Anlage in einen SPS-bereiten Digital Twin um — visuell präzise, simulationsfähig und direkt an die echte Steuerung koppelbar? In dieser 19-teiligen Tutorial-Reihe, die CG-Mechanics als Auftragsproduktion für die MHJ-Software GmbH erstellt hat, entsteht Schritt für Schritt ein vollständiger digitaler Zwilling auf Basis von Blender und PLC-Lab 3D Studio.

Was die Reihe vermittelt

Die Tutorial-Serie führt vom leeren Blender-File bis zur lauffähigen Simulation, die mit einer Siemens S7-1500 oder einer CODESYS-Steuerung kommuniziert. Zielgruppe sind Lehrkräfte, Auszubildende und Industrie-Anwender, die SPS-Programmierung mit visuellem Feedback lernen oder lehren wollen — ohne reale Anlage, dafür mit einem Digital Twin, der sich verhält wie das echte System.

Behandelt werden alle Stationen einer professionellen Industrie-Visualisierung: Blender-Setup, Plugin- und Asset-Library-Installation, CAD-Import via STEP/STL, Modifier-basierte Kantenbearbeitung, PBR-Materialien für Industrie-Optik, sowie das Skill-System von PLC-Lab 3D Studio, das Bewegungen, Sensoren und Aktoren auf SPS-Variablen mappt.

Auftrag und Umsetzung

MHJ-Software ist Hersteller industrieller SPS-Schulungssoftware (PLC-Lab, S7-Lab) und ein etablierter Akteur in der deutschsprachigen Automatisierungs-Lehre. Mit PLC-Lab 3D Studio erweitert MHJ die Tool-Familie um eine 3D-Visualisierungs-Schicht — und positioniert Blender als bevorzugtes Modellierungs-Werkzeug für die Toolchain.

Für die Markteinführung der Blender-Integration brauchte MHJ eine Schulungsreihe — pädagogisch durchdacht, technisch sauber, professionell produziert. CG-Mechanics hat den kompletten Auftrag übernommen:

• Konzeption der 19 Folgen mit didaktischem Aufbau (Setup → Modellierung → Materialien → Skills → Simulation)
• Aufbau einer Beispiel-Anlage in Blender, die als roter Faden durch die ganze Reihe läuft
• Digital-Twin-Setup in PLC-Lab 3D Studio inklusive Skill-Konfiguration
• Sprache, Bildschirmaufnahmen, Schnitt
• Abgeliefert wurden 19 fertig publizierbare Tutorials, die heute auf MHJs YouTube-Kanal stehen

Toolchain: Warum Blender + PLC-Lab 3D Studio

Aus MHJs eigener Produktbeschreibung: PLC-Lab 3D Studio funktioniert mit Blender am besten. Die Begründung ist technisch:

• Blender liefert die Modellierungs- und CAD-Import-Power (STEP, STL, FBX, USD), Material-Quality auf PBR-Niveau und eine etablierte Animations-Pipeline
• PLC-Lab 3D Studio nimmt das Modell und macht daraus eine echtzeit-steuerbare 3D-Welt — mit einem Skill-System, das Bewegungen, Sensoren und Aktoren auf SPS-Variablen mappt
• Das Ergebnis ist ein Digital Twin, der ohne Zusatz-Engine direkt mit der echten Steuerung läuft

Kompatible Steuerungen laut Hersteller: Siemens S7-300/400/1200/1200 G2/1500, CODESYS-basierte Steuerungen, Allen Bradley sowie PLCSIM und PLCSIM-Advanced.

Folge 1 — Einleitung

Hier startet die Reihe. Folge 1 zeigt das Zielbild und gibt den Workflow-Überblick:

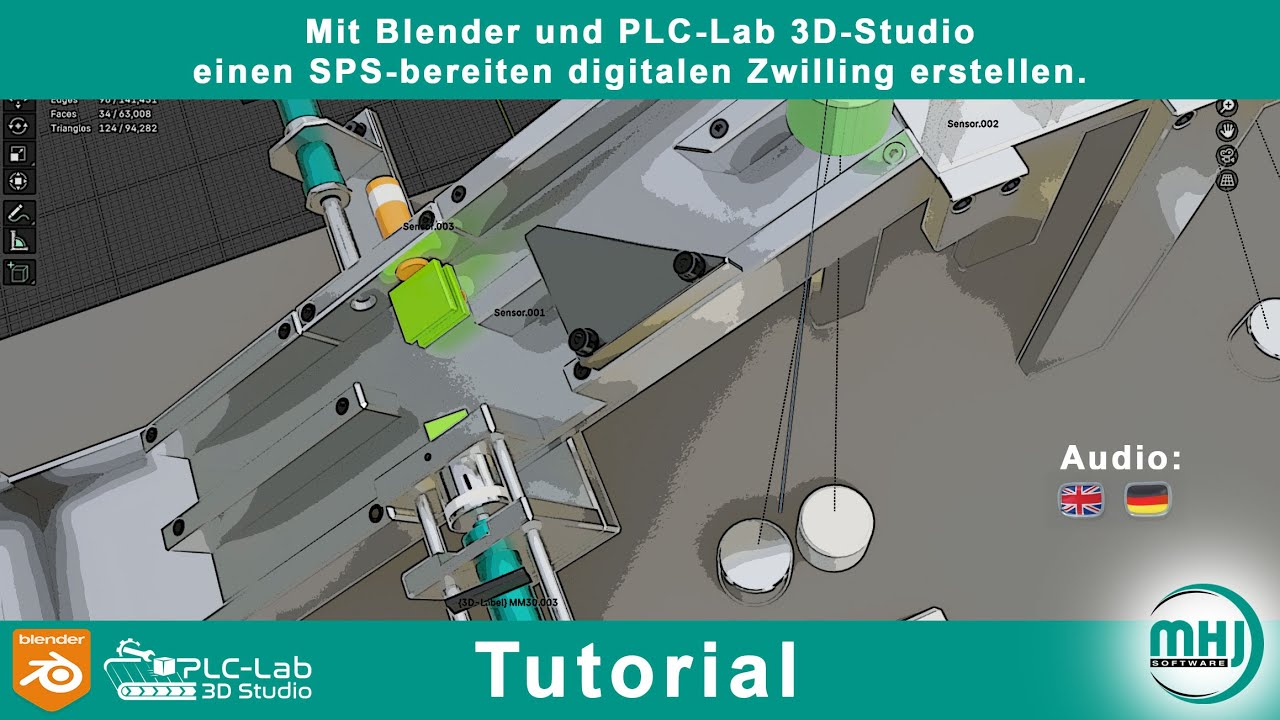

Alle 19 Folgen im Überblick

Die Reihe baut linear aufeinander auf — Folge 1 setzt die Grundlagen, Folge 19 zeigt die fertige Simulation. Empfohlen: in der angegebenen Reihenfolge ansehen.
